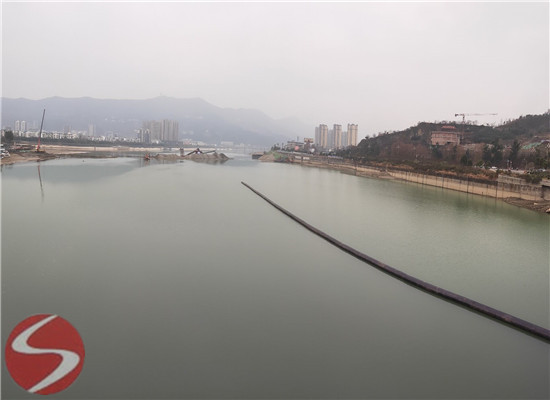

水下管道铺设施工工艺流程:管节运至现场→现场焊接组装→焊接检验→管道接口处防腐→管道试压→管道冲洗消毒。质量保证措施:钢管制作时为减少焊接应力和焊接变形,应采取合理的焊接顺序、对称、分段等焊接方法。沉管沉放钢管安放采用整体浮运、起重船辅助、分阶段控制下沉的施工方法。下水前管道两端管口采用闷板封堵,并在闷板上设置进水管、排气管和阀门。经计算钢管整体浮运所承受浮力足以使钢管漂浮,不需借助浮筒等外力,两根钢管均采用单管下沉,连续施工时间大约12小时。大运河沉管施工测量控制大运河沉管段应在支墩浇筑时设置管线沉放的导标,控制管线的顶高和轴线位置,只要将管体缓缓搁置在支墩上,略作轴向调整即可。下沉时在中间水平段上各系3根测量绳,根据水面高程及测量绳的读数来测量控制沉管下沉的速度及平衡。施工工艺流程沉放前准备工作(包括对沟槽、砂垫层的复查整改)→管体下水→拖轮拖引钢管浮运沉管区域→起重船起吊 位→打开闷板上的排气阀、100进水阀与100泥浆泵联接→注水下沉→岸堤上挖机在轴线位置调整沉管位置→符合检查验收要求→工作船撤离。沉管时机选择提前3个月测量河水的水面的高程和流速,以一个周为周期,每日测量间隔2h,绘制河水水面的月(日)变化曲线,根据河水标高变化曲线确定沉管的时间。
沉放完下游管道后,则再将上游管道拖入河中摆动 位后按上述施工工艺进行沉放。经检查两条管道沉放位置达设计要求后即进行管道水下试压,试验压力为0.9MPa,如试压达不到规范要求时,即将管道浮出水面检查重新处理,然后重新下沉 位安装,直至水下试压达到规范要求为止。水下铺设管道的允许偏差应符合下列规定:轴线位置允许偏差为50ram,高程允许偏差为一100mm。水面以上的管道必须敷设在原状土地基或经过开槽后回填密实的土层上,其管底必须铺设砂垫层并密实,垫层厚度不小于200mm。施工放样:管槽开挖前,用GPS全球定位仪将过河水管的轴线用浮标在水面上标出,并在左、右两岸各设一对岸上导杆,并在过河管道轴线的左、右岸水边各设立水尺一把,作为控制挖槽各断面标高的依据。施工过程用全站仪进行跟踪定位,以确保施工船舶不偏离作业范围。
