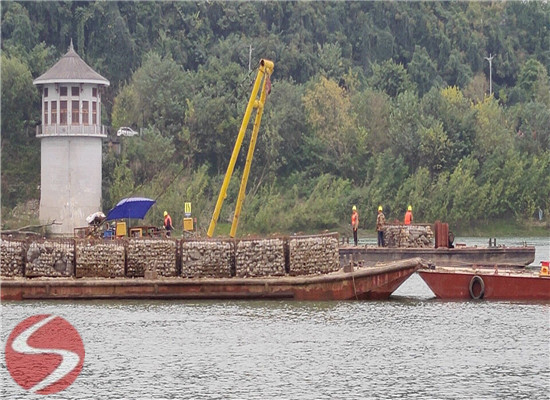

水下管道铺设施工工艺流程：管节运至现场→现场焊接组装→焊接检验→管道接口处防腐→管道试压→管道冲洗消毒。质量保证措施：钢管制作时为减少焊接应力和焊接变形，应采取合理的焊接顺序、对称、分段等焊接方法。沉管沉放钢管安放采用整体浮运、起重船辅助、分阶段控制下沉的施工方法。下水前管道两端管口采用闷板封堵，并在闷板上设置进水管、排气管和阀门。经计算钢管整体浮运所承受浮力足以使钢管漂浮，不需借助浮筒等外力，两根钢管均采用单管下沉，连续施工时间大约12小时。大运河沉管施工测量控制大运河沉管段应在支墩浇筑时设置管线沉放的导标，控制管线的顶高和轴线位置，只要将管体缓缓搁置在支墩上，略作轴向调整即可。下沉时在中间水平段上各系3根测量绳，根据水面高程及测量绳的读数来测量控制沉管下沉的速度及平衡。施工工艺流程沉放前准备工作（包括对沟槽、砂垫层的复查整改）→管体下水→拖轮拖引钢管浮运沉管区域→起重船起吊就位→打开闷板上的排气阀、100进水阀与100泥浆泵联接→注水下沉→岸堤上挖机在轴线位置调整沉管位置→符合检查验收要求→工作船撤离。沉管时机选择提前3个月测量河水的水面的高程和流速，以一个周为周期，每日测量间隔2h，绘制河水水面的月(日)变化曲线，根据河水标高变化曲线确定沉管的时间。
水下管道铺设质量的措施：
1）铺设管道宜由低向高进行。这样有利于管道稳定；管道内进水时可将水通过管道向下排放，当采用热灌材料接口时不致外流。
2）下管防护措施。根据测放的中心线，用细绳控制好管道的一侧边线。要采用吊车下管。下管时用专用吊钩或柔性吊索，严禁用钢丝绳穿入管内起吊。同时有专人指挥，绑管子应找好重心，平吊轻放，避免扰动基底管道相互碰撞。在施工现场狭窄不便机械下管的地段，采用人工压绳下管。管节下入沟槽时，避免与槽壁支撑及槽下的管道相互碰撞，严格控制水平与方向。
3）管道的安装一定要符合质量要求：管道必须垫稳，管底坡度不得倒流水，管道内不得有泥土、砖石、砂浆、木块等杂物。
4）正确计算管道铺设长度。根据规范确定两检查井间管道铺设长度，管伸进检查井内长度及两管端之间预留间距，在铺设管道时严格控制，防止管头伸进井壁过长或过短。
5）要严格控制管道接口的抹带质量，保证水泥砂浆强度及和易性，抹带前先将抹带部分的管外壁进行凿毛处理，接口缝内要干净，刷水泥浆一道。管径大于400mm时分2层抹压，管径小于400mm时可一次抹压，管径大于等于700mm的管道，抹带应在管内接口处用薄竹片支一脱垫，将管缝内的砂浆捣实，再分层施做。抹完后应覆盖草袋并洒水养护，防止抹带空鼓、开裂。
6）要控制内管缝与管内壁间的平整度。管径小于600mm的管道，在抹带的同时，配合用麻袋球或其它工具在管道内来回拖动，将流入管内的砂浆托平，管径大于600mm管应勾抹内管缝，用膨胀水泥砂浆抹平，使其饱满不漏水。
